《混凝土結(jié)構(gòu)工程施工規(guī)范》（GB 506666-2011）條文說(shuō)明，第8.1.4 條：混凝土在運(yùn)輸、輸送、澆筑過(guò)程中加水會(huì)嚴(yán)重影響混凝土質(zhì)量。本文試對(duì)混凝土澆筑過(guò)程中的加水及控制問(wèn)題加以分析，與同行及專家進(jìn)行探討與學(xué)習(xí)。
影響混凝土質(zhì)量（強(qiáng)度）的因素有：（1）水泥強(qiáng)度等級(jí)和水灰比；（2）砂、石等粗細(xì)骨料的性質(zhì)；（3）施工質(zhì)量；（4）養(yǎng)護(hù)溫度與濕度；（5）齡期……等。
《混凝土結(jié)構(gòu)工程施工規(guī)范》（GB 506666 -2011） 第8.1.4 條、《預(yù)拌混凝土》（GB/T 14902-2012）第7.5.2 條、《混凝土質(zhì)量控制標(biāo)準(zhǔn)》（GB50164-2011） 第6.1.2 條三本規(guī)范及標(biāo)準(zhǔn)均有關(guān)于控水的條款：“混凝土拌合物在運(yùn)輸及澆筑成型過(guò)程中嚴(yán)禁加水”，該條為強(qiáng)制性條文。

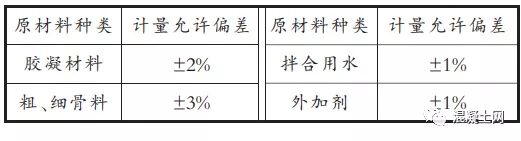

表1 每盤混凝土原材料計(jì)量偏差允許偏差
2.1 加水現(xiàn)象的存在
房屋建筑工程基本實(shí)現(xiàn)了混凝土商品化，經(jīng)對(duì)商品混凝土施工過(guò)程了解：在同一時(shí)段，同一班的混凝土作業(yè)中，偶有出現(xiàn)商品混凝土坍落度、流動(dòng)性和擴(kuò)散度等性能不一樣的情況；在溫度相對(duì)較高的季節(jié)， 當(dāng)坍落度變小或其他異常情況發(fā)生時(shí)，施工現(xiàn)場(chǎng)可能會(huì)存在一定程度的加水現(xiàn)象。
2.2 一般不會(huì)發(fā)生加水現(xiàn)象的情況
2.2.1 冬季澆筑混凝土不需要加水
主要原因有：
（1）冬季氣溫低，混凝土拌合物水分蒸發(fā)少，混凝土坍落度受影響相對(duì)較??；
（2）鋼筋模板等表面溫度低，粘結(jié)和附著的水泥漿量相對(duì)少，混凝土泵出容易，下料容易。
2.2.2 雨季澆筑混凝土不需要加水
主要原因有：
（1）雨季天氣溫度相對(duì)低，混凝土拌合物水分蒸發(fā)少；
（2）混凝土骨料可能會(huì)含有一定的水分，混凝土供應(yīng)商會(huì)針對(duì)骨料含水量調(diào)整用水量，但不一定調(diào)得那樣準(zhǔn)；
（3）泵管、模板及鋼筋表面被雨水淋濕，不吸收水分，混凝土泵出容易，下料容易，所以基本不太容易發(fā)生加水現(xiàn)象。
3.1 經(jīng)過(guò)多年的跟蹤分析， 加水現(xiàn)象一般發(fā)生在以下5 種條件下：
3.1.1 施工項(xiàng)目部及其他質(zhì)量主體現(xiàn)場(chǎng)監(jiān)管工作不力的工程項(xiàng)目施工上。
3.1.2 混凝土作業(yè)班組缺乏質(zhì)量意識(shí)，為了混凝土澆筑方便，為了混凝土的表觀密實(shí)，避免因振搗不實(shí)而承擔(dān)責(zé)任的作業(yè)隊(duì)伍中。
3.1.3 春、夏、秋等溫度相對(duì)較高的天氣條件下。
3.1.4 配筋相對(duì)較密，截面較小的墻、柱、梁等構(gòu)件澆筑過(guò)程中。
3.1.5 現(xiàn)場(chǎng)準(zhǔn)備條件不充分或是混凝土運(yùn)輸車輛積壓時(shí)間較長(zhǎng)的情況下。
3.2 混凝土澆筑過(guò)程中加水方式
經(jīng)過(guò)多年的跟蹤分析，混凝土澆筑過(guò)程一般有以下5 種加水方式：
3.2.1 直接在泵車進(jìn)料口掛一根水管；在現(xiàn)場(chǎng)無(wú)監(jiān)管或監(jiān)管人員不盡職的情況下明目張膽地進(jìn)行。
3.2.2 在混凝土運(yùn)輸車進(jìn)料口掛一根端部彎曲的水管，躲蔽現(xiàn)場(chǎng)監(jiān)管，混淆監(jiān)管視線，偷偷地加水。
3.2.3 在作業(yè)面， 混凝土入模的同時(shí)注水；利用現(xiàn)場(chǎng)監(jiān)管人員不到工作面旁站而偷偷地加水。
3.2.4 利用混凝土運(yùn)輸車自帶水箱，以沖洗運(yùn)輸車名義往運(yùn)輸車入料口加水；混淆監(jiān)管視線，蒙混監(jiān)管人員偷偷地加。
3.2.5 在混凝土攪拌站，改變混凝土配合比，直接加大水灰比或者是增大坍落度；在現(xiàn)場(chǎng)監(jiān)督管理較嚴(yán)，有監(jiān)理及甲方旁站，為了澆筑方便，利用攪拌站管理制度缺失或與攪拌站的工作人員聯(lián)合進(jìn)行。
3.3 混凝土澆筑， 五種加水方式對(duì)混凝土質(zhì)量可能產(chǎn)生的影響

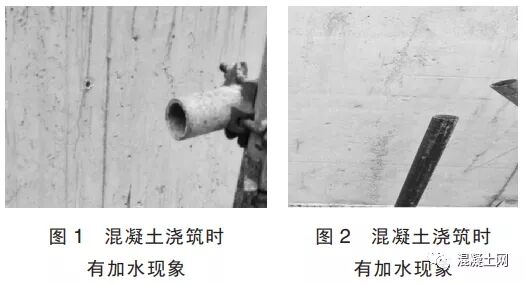

3.3.1 在泵車進(jìn)料口加水，由于水未能與混凝土拌合，可造成混凝土離析，拌合料可能會(huì)出現(xiàn)分離現(xiàn)象，甚至造成堵泵現(xiàn)象。澆筑完成的混凝土表面帶有水印或翻砂（如圖1、圖2）。
3.3.2 混凝土運(yùn)輸車進(jìn)料口加水，水和混凝土料經(jīng)過(guò)了一次短暫的拌合過(guò)程，相對(duì)于第一種略有好轉(zhuǎn)，對(duì)于混凝土質(zhì)量的影響還是很大。
3.3.3 可造成混凝土骨料分離，對(duì)混凝土結(jié)構(gòu)構(gòu)件的局部質(zhì)量影響較大，后果最嚴(yán)重。
3.3.4 以沖洗運(yùn)輸車名義往運(yùn)輸車入料口偷偷加水，這種情況產(chǎn)生的后果與第2 種基本差不多。
3.3.5 改變混凝土配合比，直接加大水灰比或者是增大坍落度，這種做法產(chǎn)生的后果，相比于前面幾種，有一定的優(yōu)越性，混凝土拌合物是均勻的，其成型效果較好?？赡軙?huì)產(chǎn)生兩種后果：一是，混凝土供應(yīng)單位為了保證混凝土強(qiáng)度和耐久性，而對(duì)混凝土進(jìn)行試配，增加外加劑摻量，這種情況可能對(duì)混凝土質(zhì)量影響相對(duì)較少， 但成本會(huì)有一定的增加；二是，混凝土供應(yīng)單位不負(fù)責(zé)任，直接加大水灰比，降低了混凝土強(qiáng)度，從而影響混凝土的耐久性。
以上5 種加水方式，都可能對(duì)混凝土的強(qiáng)度和耐久性產(chǎn)生影響。
4.1 編制合理的混凝土泵送施工方案
4.1.1 針對(duì)工程特點(diǎn)，編制有針對(duì)性的混凝土泵送施工方案，方案需考慮：
（1）現(xiàn)場(chǎng)施工作業(yè)條件分析及保證措施；
（2）混凝土運(yùn)輸及輸送方案選擇；
4.2 科學(xué)合理地進(jìn)行現(xiàn)場(chǎng)工作準(zhǔn)備；針對(duì)作業(yè)人員進(jìn)行特殊天氣條件下混凝土澆筑工作技術(shù)交底
4.2.1 根據(jù)現(xiàn)場(chǎng)條件，對(duì)質(zhì)量管理人員及作業(yè)人員進(jìn)行特殊天氣條件下混凝土澆筑技術(shù)交底，交底內(nèi)容應(yīng)包括：在高溫條件下的施工準(zhǔn)備工作、作業(yè)條件、操作工藝、質(zhì)量要求、應(yīng)急措施、安全防護(hù)措施等。
4.2.2 使作業(yè)人員能夠掌握混凝土在高溫及異常氣候條件下的澆筑方法，以及保證混凝土質(zhì)量的措施。
4.3 合理調(diào)節(jié)混凝土供應(yīng)量
根據(jù)現(xiàn)場(chǎng)準(zhǔn)備工作情況，與混凝土供應(yīng)商約定混凝土供應(yīng)速度（發(fā)車頻率）；在保證混凝土連續(xù)澆筑的前提下，避免車輛大量積壓；減少因車輛積壓造成的混凝土坍落度損失；保證混凝土從攪拌、運(yùn)輸?shù)饺肽r(shí)間最短。
4.4 合理調(diào)整混凝土的配合比及坍落度
與混凝土供應(yīng)商約定，根據(jù)結(jié)構(gòu)特點(diǎn)、天氣情況對(duì)混凝土進(jìn)行試配， 在確?；炷翉?qiáng)度的前提下， 保證混凝土的坍落度能夠滿足混凝土澆筑要求；結(jié)構(gòu)不同時(shí)混凝土坍落度應(yīng)有所區(qū)別；天氣不同時(shí)混凝土配合比應(yīng)有所區(qū)別。
4.5 降低混凝土的入模溫度與混凝土供應(yīng)商協(xié)商，對(duì)運(yùn)輸車及輸送泵管采取合理的隔熱措施，降低混凝土的入模溫度。
4.5.1 對(duì)混凝土原材料的溫度進(jìn)行控制，降低混凝土的入模溫度，保證混凝土的入模溫度低于規(guī)范限值，具體措施有：
（1）應(yīng)對(duì)攪拌站料斗、儲(chǔ)水器、皮帶運(yùn)輸機(jī)、攪拌樓采取遮陽(yáng)防曬措施。
（2）高溫施工時(shí)，對(duì)露天堆放的粗、細(xì)骨料應(yīng)采取遮陽(yáng)防曬等措施。必要時(shí)，可對(duì)粗骨料進(jìn)行噴霧降溫。
4.5.2 對(duì)混凝土運(yùn)輸車、輸送泵管采取隔熱措施，對(duì)混凝土運(yùn)輸車采取保溫、輸送泵管采取包裹措施避免熱輻射傳導(dǎo)，降低罐內(nèi)管內(nèi)溫度，減少因罐壁及管壁溫度升高而造成對(duì)混凝土水分的蒸發(fā)及其對(duì)坍落度和強(qiáng)度的影響。
結(jié)束語(yǔ)
混凝土強(qiáng)度關(guān)系到工程結(jié)構(gòu)安全，混凝土耐久性關(guān)系到工程結(jié)構(gòu)的壽命，采取合理的措施改善混凝土的入模成型性能，保證混凝土施工過(guò)程質(zhì)量得到有效控制。
分享到：
手機(jī)版|
